Introdução à máquina
A nossa Linha Automática de Soldagem Viga-H e Malha Ondulada JBH é constituída por corte ao longo da máquina, máquina de formação malha, flange e alimentação de malha, máquina soldagem automática robô feixe-H malha ondulada, secção transversal de corte e empilhamento, e por ai a diante.

A Linha Automática de Soldagem Viga-H e Malha Ondulada está equipada com robô só soldagem italiana que é capaz de realizar alguns procedimentos automaticamente, como a exploração laser em toda a linha, duas posições de soldagem, substituição de ponte de soldagem, corte de secções transversais, etc. Esta máquina de qualidade tem desempenho de alta eficiência e automação, etc.

Características do Produtos e Uso
A Linha Automática de Soldagem Viga-H e Malha Ondulada é uada para processamento de malha ondulada viga-H, que é um novo tipo de material de construção extensivamente aplicada em ponte, colunas, construção de estruturas de extensão única ou múltiplas extensões.

Com superfície ondulada, esta Viga-H malha ondulada poupa mais de 20% a 60% de aço do que as Vigas-H de malha plana com a mesma força resistente. Tem um elevado desempenho, grande extensão, viga de grua e por ai a diante. Em relação a Viga-H de malha ondulada, podem estender-se até 40m. Mais ainda, é consistente com os requerimentos de poupança de energia. Este produto irá liderar a tendência de desenvolvimento futuro nesta área.

Workflow Fluxo de trabalho

Desenrolamento de malha →Orientador → Nivelamento de placa →Corte→ Corte em comprimento → Formar Corte de flange → Nivelamento de folha → Triagem e transporte

Exploração laser → Montagem e alimentação → Soldagem automática → Saída de corte gráfico

Parâmetros Técnicos

Máquina	Parâmetros
Máquina de formação malha ondulada	Matéria prima adequada	Força de rendimento	≤345MPa
		Espessura do Aço	2-5mm (≤235MPa); 2-4mm (≤345MPa)
		Largura do Aço	500-1500mm
	Dimensões de perfil	Altura da onda	40-46mm
		Distância entre ondas	A rondar 155mm
	Modo de alimentação do aço	Transportador
	Modo de saída da malha ondulada	Corrente de transmissão
	Fonte de alimentação	25kw
	Peso total	A rondar 10T
	Dimensões	6235×1640×2500 mm

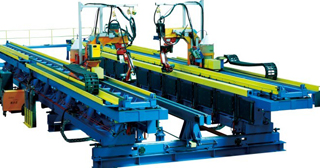

Máquina de soldagem robô automática Viga-H Malha Ondulada	Dimensões da peça de trabalho	Comprimento peça de trabalho	4~20 m
		Espessura da malha	2~5 mm
		Altura da malha	500~1500 mm
		Espessura do flange	10~30 mm
		Largura do flange	150~500 mm
	Modo de soldadura	Robô importado de duas posições de soldagem em simultâneo
	Tipo de soldadura	Soldagem CO2	Exploração ondulada	Exploração laser de toda a linha
	Tipo de corte	Corte plasma similar a laser	Modo de controlo	Automaticamente controlada por computador industrial
	Velocidade de exploração	≥900 mm/s	Velocidade de soldagem	≥700 mm/min
	Potência total	223kw
	Dimensões	22000×6500×3500 mm
	Peso total	A rondar 46 T
